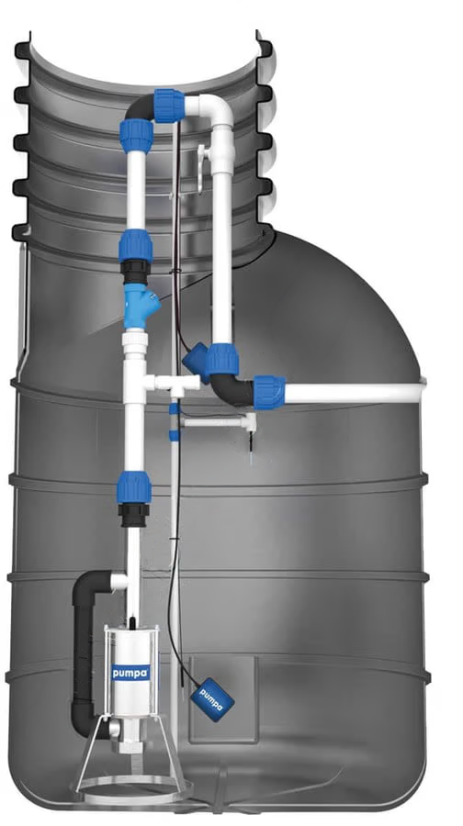

Automatika MASTER HSV
- Zajišťuje automatický provoz čerpací jímky
- Krytí pro venkovní použití IP55

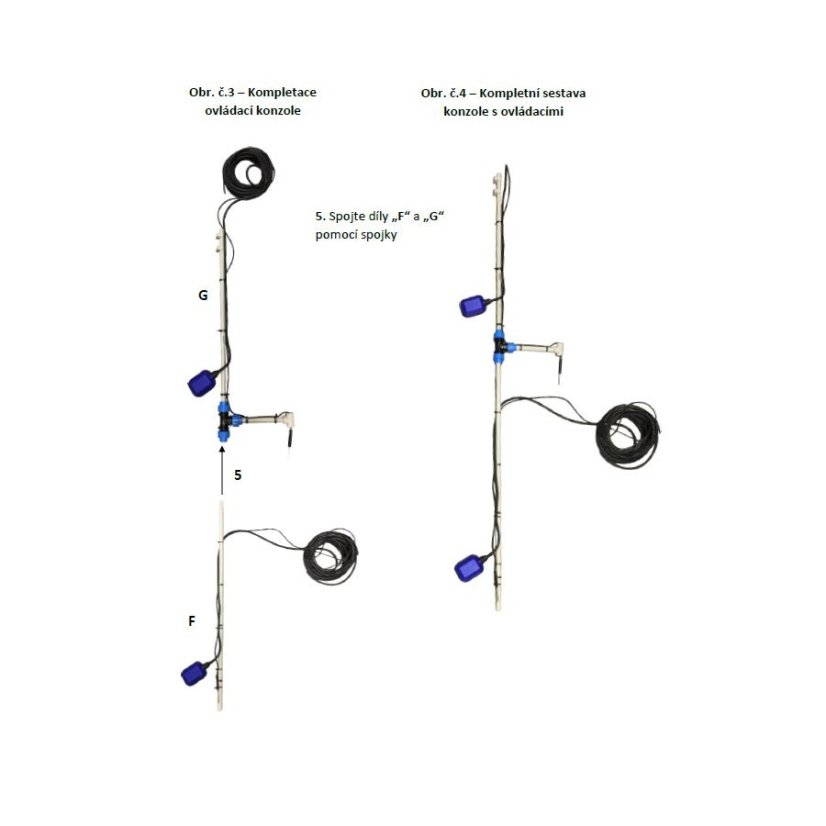

- Snímání hladiny pomocí 2 ks sond a 2 ks plovákových spínačů
- Vestavěná akustická signalizace poruchy čerpadla a maximální hladiny
- Vybavena řídícím modulem, který umožňuje ruční odčerpání jímky
- Vybavena proudovým chráničem
Použití
- U objektů, kde jsou vyvedeny odpadní vody pod úroveň veřejné kanalizace.
- Ekonomické a hospodárné řešení v místě zástavby, kde je náročné vybudování gravitační kanalizace.

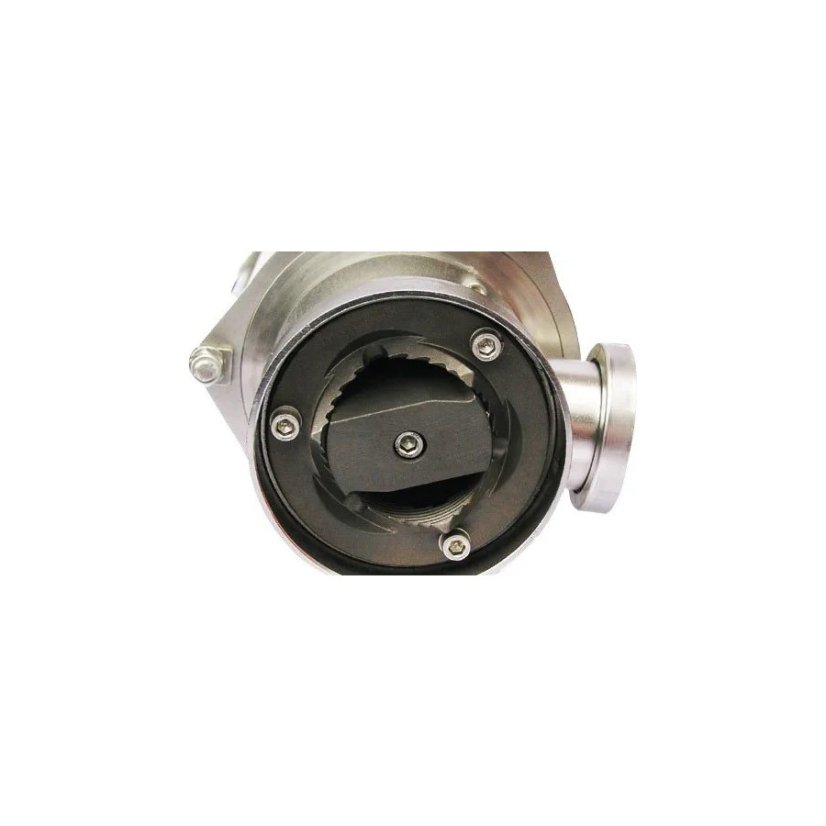

Provedení HD má vylepšené řezací zařízení s výbornou účinností při řezání dlouhých pevných částic.
Stručný postup pro osazení čerpací stanice do terénu:
- Příprava před osazením:
- Čerpací stanice jsou pravidelně vyprazdňovány, což znamená dočasnou absenci protitlaku proti tlaku zeminy.
- Je důležité správně osadit čerpací stanici, aby se předešlo deformacím nebo destrukci zařízení.
- Při výskytu spodní vody nebo specifickém provedení čerpací stanice je doporučeno konzultovat osazení s výrobcem.
- Manipulace s čerpací stanicí se nedoporučuje při teplotách pod 5°C.
- Stavební připravenost:
- Vykopání stavební jámy:
- Vykopat jámu s rozměry dle velikosti čerpací stanice, zvětšené o manipulační prostor.
- Základová deska:
- Na dně jámy vybetonovat vodorovnou základovou desku tloušťky 200 mm, zpevněnou armovací sítí.
- Rozměry desky by měly být zvětšené o 200 mm na každé straně vůči rozměrům čerpací stanice.
Návod k použití:
- Čerpací stanice odpadních vod se osazuje tam, kde není možné přímé připojení na kanalizaci (výškové rozdíly.)
- Čerpací stanice jsou určeny pouze na odpadní splaškovou vodu.
Nepoužívejte jinak!

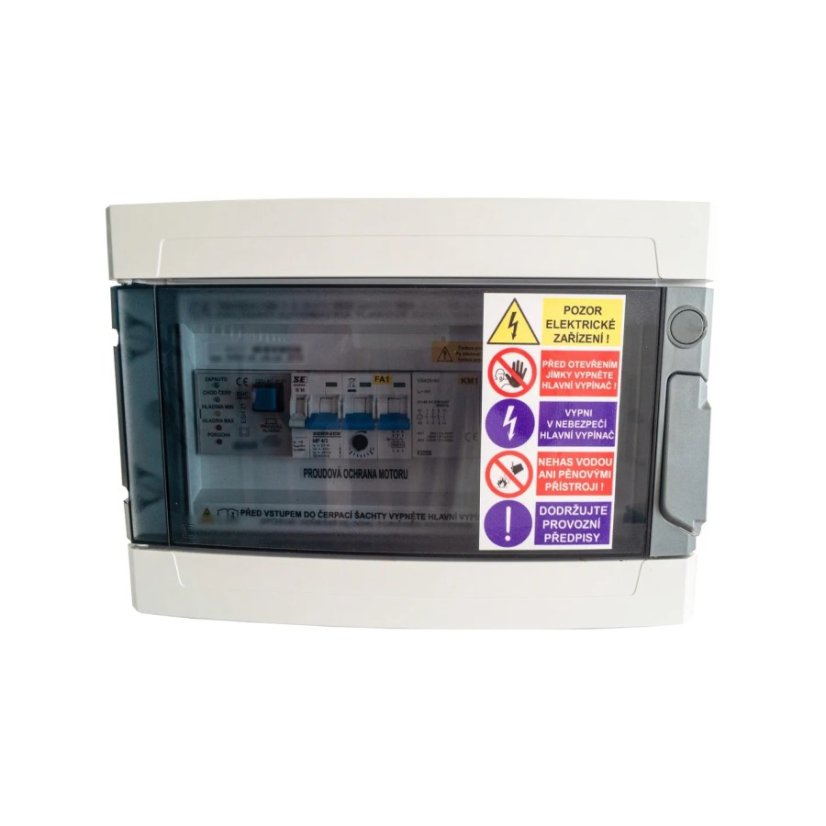

Elektrické napojení:
- K el. rozvaděči pro přečerpávací stanici přiveďte jištěný el. kabel 3×1,5 CYKY(pro 3fázová čerpadla 5× 2,5 CYKY).
- Od místa el. rozvaděče k místu, kde plánujete umístit šachtu pro přečerpávání, natáhnete v chráničce 2 ks kabelů 3×1,5 CYKY (pro 3fázové provedení 5 ×1,5 CYKY).

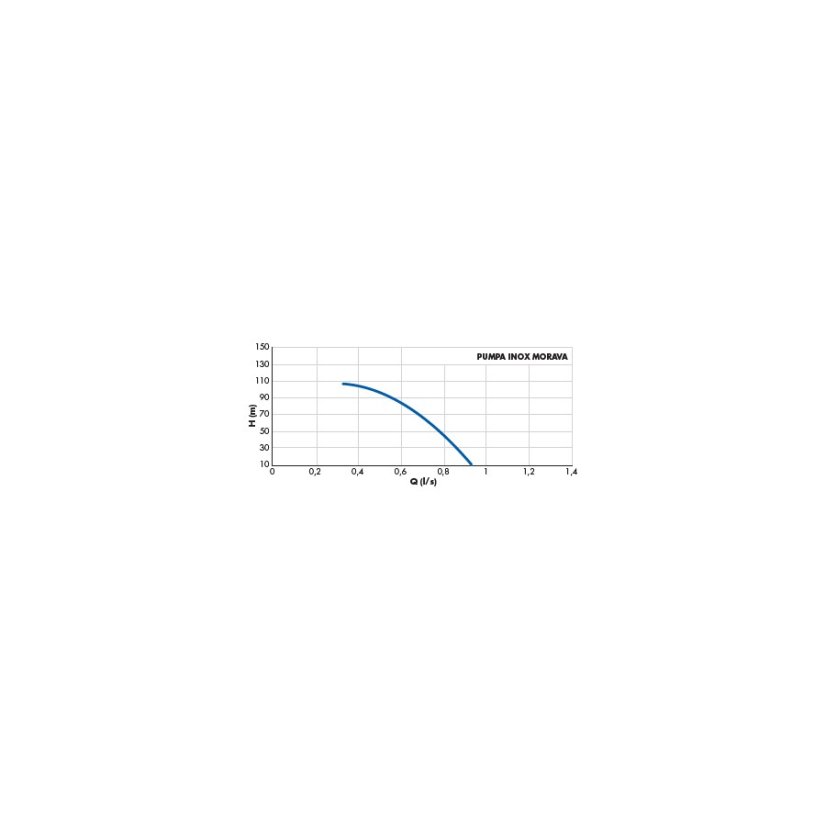

Technické parametry:
- Maximální průtok [l/min] 50
- Maximální výtlak [m] 90
- Vstupní napětí [V] 3x400
- Jmenovité proudy [A] 1x3,2
- Jmenovité výkony motorů - P2 [kW] 1x1,1
- Výtlačné hrdlo ["] DN40
- Atest na pitnou vodu NE
- Objem nádoby [l] 1000
- Plovák ANO
- Teplota média max. [°C] 35
- Délka kabelu [m] 10
- Stupeň krytí [IP] 55
- Automatická tepelná ochrana NE
- Ochrana proti chodu nasucho NE
- Vlastní vypínač ANO
- Regulace otáček NE
- Kondenzátor NE
- Oběžné kolo materiál nerez

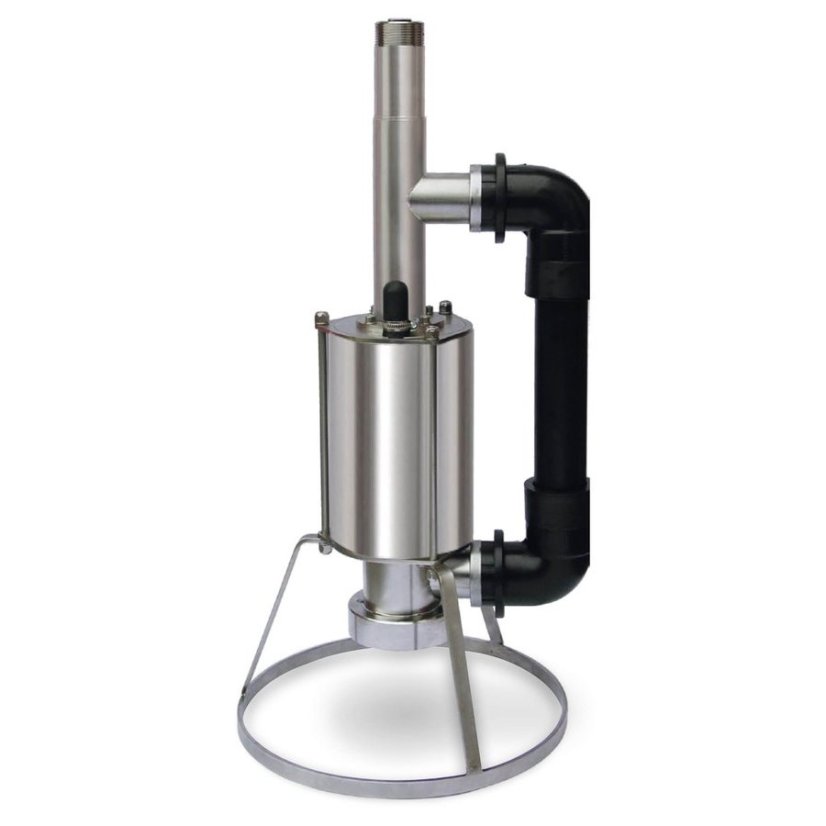

- Konstrukce vřetenová
- Řezací zařízení ANO
- Zpětná klapka ANO
| Systém | Čerpací jímky |
|---|---|
| Materiál | PE-HD |
| Maximální výtlačná výška | 90 m |
| Typ čerpadla | Vřetenové |
