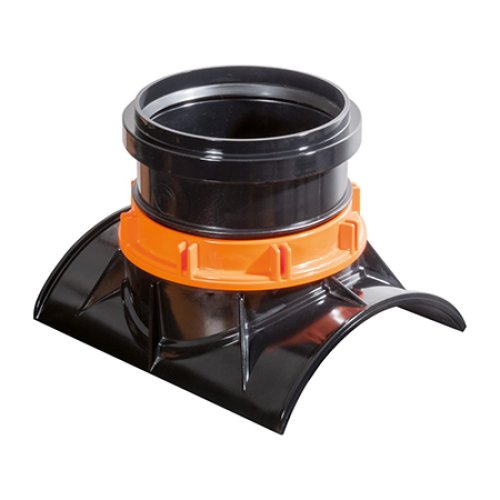

Mechanická kolmá sedla CITY pro přípojky KG160 na hlavní potrubí z hladkých plastů typu KG, sklolaminátu, litiny a žebrovaných plastů DN 200 - 400

Cena
od 1 270 Kč S DPH

Výrobce

Hmotnost
1.5 kg

Upřesněte výběr produktu
Varianta neexistuje
Mechanická kolmá sedla CITY pro přípojky KG160 jsou profesionální napojovací prvky, které umožňují bezpečné a vodotěsné připojení kanalizačních přípojek DN 160 na hlavní potrubí z hladkých plastů typu KG, sklolaminátů, litiny a žebrovaných plastů v dimenzích DN 200 až 400. Sedla jsou vybavena mechanickým upevňovacím systémem s nerezovými šrouby a těsnícím kroužkem z EPDM, který zajišťuje spolehlivé utěsnění a dlouhodobou odolnost proti prosakování. Více
  •  Ø montážního otvoru 152 mm
  • Sedla se fixují dotažením korunkové matice sedla jednoduchým plastovým klíčem.
  • Součástí balení každého sedla je tuba s montážním mazivem.
  • Konstrukce z masivního PVC-U podle EN 1410, těsnění ze syntetické pryže.
  • Pro provozní tlak v potrubí max. PN 0,5 baru.

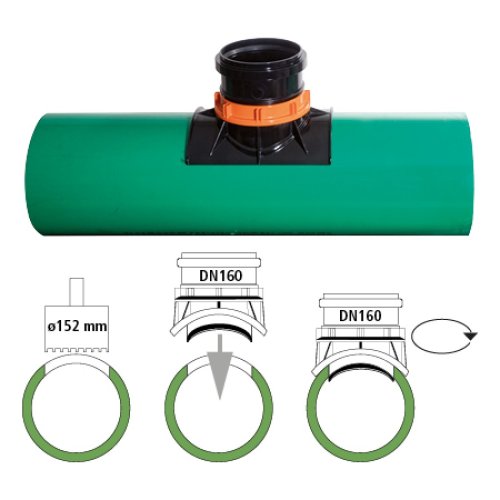

ZÁSADY PROVÁDĚNÍ VÝVRTU A MONTÁŽE DODATEČNÝCH PŘÍPOJEK:

  • Prováděcí firma by měla být v souladu s EN 1610 vybavena odpovídající vrtací technikou a jádrovými (korunkovými) vrtáky potřebných rozměrů pro všechny používané materiály.

  • Příslušenství - vykružovací vrták Ø 152 , včetně vodící osy a utahovací klíč na sedlovou odbočku lze dokoupit samostatně.

  • Možnost navrtání do kameniny, korugovaných a žebrovaných plastů

Dimenze potrubí, do kterých se můžete navrtat:

  • DN 200 se sílou stěny v mm     3 - 9

  • DN 250 se sílou stěny v mm     3 - 15

  • DN 300 se sílou stěny v mm     3 - 15

  • DN 400 se sílou stěny v mm     3 - 18

Do těchto potrubí se lze připojit KG potrubím DN160.

Umístění přípojky:

Z praktických důvodů se vývrty pro dodatečné (kolmé) přípojky provádí obvykle shora nebo z boku, vždy však v úhlu 90°k povrchu potrubí. Pro svislé přípojky hovoří nižší riziko poškození hlavního potrubí, menší rozsah výkopových prací a snazší provedení vývrtu i montáže. Tento způsob připojení je typický pro většinu vyspělých zemí. V ČR převládá boční napojení ve spádu 3 až 45° z důvodů minimalizace ohybů přípojky a tedy i menšího rizika ucpání a snazšího čistění. Pádným argumentem je i tradičně hlubší uložení odpadů z podsklepených domů.

Parametry
Systém Tvarovky
Konstrukce Plnostěnné (hladké/gravitační)
Typ tvarovky Odbočka
Materiál PVC-U
Hlavní potrubí DN 200, DN 250, DN 300, DN 400
Přípojka DN 160
Druh hl. p. Žebrovaný plast, hladká roura, skolaminát, litina
Maximální provozní tlak 0,5 barů
