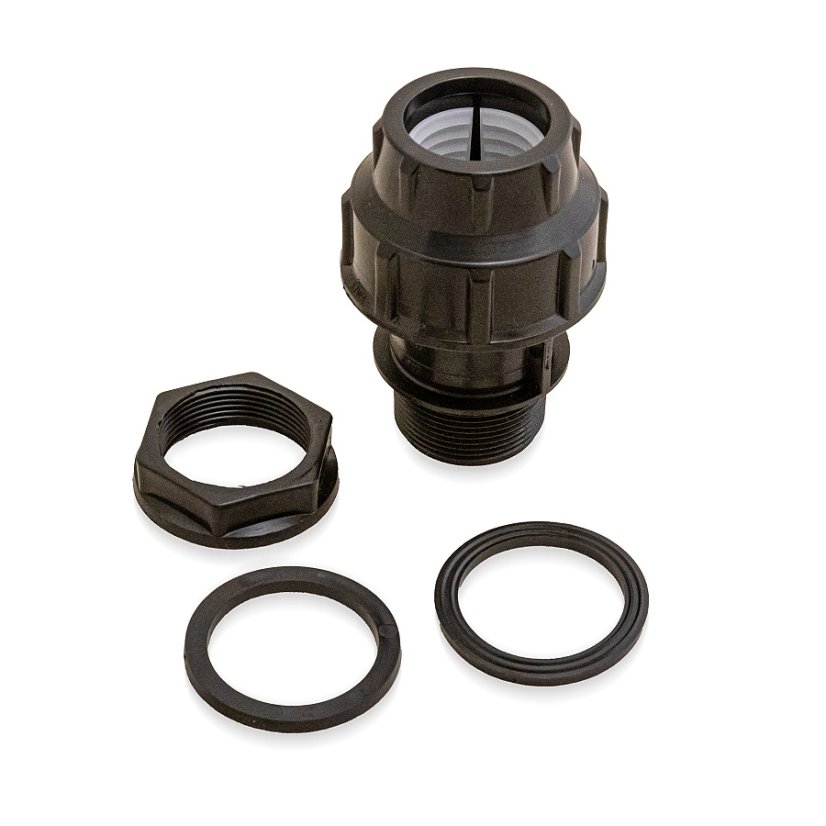

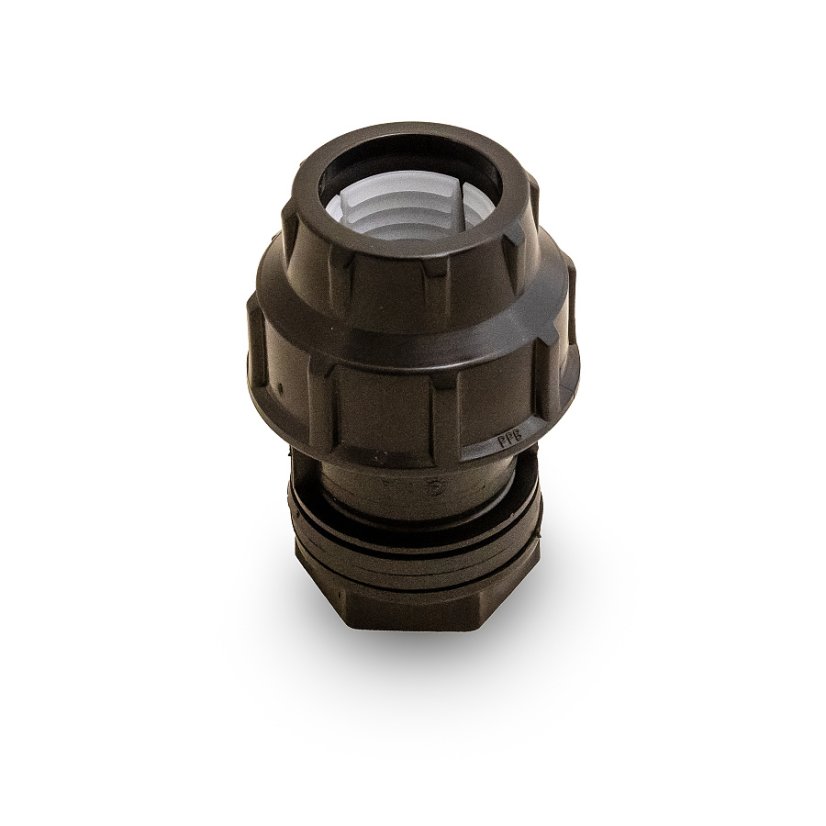

Průchodka umožňuje protáhnout PE trubku do vnitřní části nádrže bez jejího přerušení. Je vhodná pro potrubí PEHD, PEMD a PELD, pro studenou, pitnou i odpadní vodu. Maximální provozní tlak je PN 16 a teplota vody do 60 °C.
Dostupné varianty: d32, d40 a d63 mm. Více
Těsný prostup PE potrubí stěnou nádrže
Svěrná průchodka Plas-Fit je určena pro vytvoření utěsněného prostupu PE potrubí stěnou nádrže, vodoměrné šachty nebo podobné konstrukce. Pomáhá zabránit pronikání okolní vody do nádrže v místě, kde potrubí prochází její stěnou.
Použít ji lze například při instalaci:
- vodoměrných šachet,
- akumulačních nádrží,
- nádrží na dešťovou vodu,
- nádrží na užitkovou vodu,
- technologických nádrží,
- dalších plastových šachet a nádrží, kterými prochází PE potrubí.
Potrubí bez přerušení
Konstrukce průchodky umožňuje protáhnout PE potrubí stěnou nádrže bez nutnosti jeho přerušení. Potrubí tak může pokračovat v jednom kuse až do vnitřní části nádrže nebo šachty.
Toto provedení je praktické například při vedení vodovodní přípojky do vodoměrné šachty, při připojení čerpadla v nádrži na dešťovou vodu nebo při vedení potrubí přes stěnu technologické nádrže.
Zajištění proti posunu potrubí
Průchodka je vybavena svěrným kroužkem, který po dotažení pevně sevře vloženou PE trubku. Potrubí je tím zajištěno proti axiálnímu neboli podélnému posunu.
Správně namontovaná průchodka plní dvě důležité funkce:
- utěsňuje prostor mezi PE potrubím a stěnou nádrže,
- mechanicky zajišťuje potrubí proti podélnému pohybu.
Určena pro PE potrubí
Průchodka je vhodná pro trubky vyrobené z různých druhů polyetylenu:
- PEHD,
- PEMD,
- PELD.
Určena je pro PE potrubí odpovídající normám DIN 8074 a ISO 4427. Při výběru je nutné zvolit variantu přesně podle vnějšího průměru použité trubky.
Použití pro různé druhy vody
Průchodku lze použít pro vedení:
- studené vody,
- pitné vody,
- užitkové vody,
- dešťové vody,
- odpadní vody.
Maximální uváděná teplota vody je 60 °C a tlaková řada průchodky je PN 16.
Výhody průchodky
- těsný prostup PE potrubí stěnou nádrže,
- omezení pronikání okolní vody do nádrže,
- zajištění trubky proti axiálnímu posunu,
- možnost protáhnout potrubí bez jeho přerušení,
- vhodná pro PEHD, PEMD a PELD potrubí,
- použití pro pitnou, studenou i odpadní vodu,
- plastové provedení odolné proti korozi,
- jednoduchá mechanická montáž,
- tlaková řada PN 16,
- dostupnost ve více průměrech.
Technické parametry
- druh výrobku: svěrná průchodka do nádrže,
- materiál průchodky: plast,
- druh potrubí: PE,
- vhodné materiály potrubí: PEHD, PEMD a PELD,
- použití: nádrže, vodoměrné šachty a podobné konstrukce,
- médium: studená, pitná a odpadní voda,
- maximální teplota vody: 60 °C,
- maximální provozní tlak: PN 16,
- funkce: utěsnění prostupu a zajištění potrubí proti axiálnímu posunu,
- způsob vedení potrubí: bez přerušení trubky,
- dostupné rozměry: d32, d40 a d63 mm.
Doporučení k montáži
Před montáží je nutné zvolit průchodku odpovídající vnějšímu průměru PE potrubí. Prostup ve stěně nádrže musí být připraven podle rozměrů konkrétní průchodky a doporučení výrobce.
PE trubka se protáhne průchodkou do požadované polohy. Následným dotažením svěrné části se potrubí upevní a zajistí proti podélnému posunu.
Před uvedením nádrže nebo potrubí do provozu doporučujeme zkontrolovat správné usazení všech těsnicích prvků, dotažení průchodky a těsnost dokončeného prostupu.
| Typ spoje | Mechanický (svěrný) |
|---|---|
| DN | 32, 40, 63 |
